9.5. КОРРЕКТИРУЮЩИЕ УСТРОЙСТВА ПОСТОЯННОГО И ПЕРЕМЕННОГО TOKA

КУ постоянного тока. К ним относят рассмотренные выше пассивные RC - контуры (см. табл. 4) и активные КУ осуществляющие интегрирование и дифференцирование медленно меняющихся сигналов постоянного тока. Коррекция цепей переменного тока не может быть осуществлена теми же пассивными контурами вследствие наличия в сигнале переменного тока несущей составляющей с частотой, намного превышающей частоту огибающей сигнала. B таких цепях RС - контур будет реагировать на скорость изменения не полезного сигнала, а несущего, поскольку для него конденсаторы имеют меньшее сопротивление XС = 1/(2?fC).

КУ переменного тока. Коррекция СП переменного тока значительно сложнее и может быть осуществлена с помощью КУ постоянного тока с двойным преобразованием сигнала (предварительной демодуляцией и последующей модуляцией), КУ, работающих на несущей частоте, и КУ синхронного типа.

Способ демодуляции — коррекция — модуляция (рис. 116) — наиболее применимый для цепей переменного тока, так как реализуется с помощью простых и надежных КУ постоянного тока. Использование демодулятора в КУ позволяет осуществить его работу на огибающей сигнала с подавлением несущей благодаря вводу информации о несущей частоте в опорное напряжение UОП. Передаточная функция КУ в этом случае имеет вид

где kдМ, kм, kK — коэффициенты передач соответственно демодулятора UR, модулятора UB и контура.

В некоторых случаях учитывают и инерционность, вносимую модулятором и демодулятором и обусловленную применением фильтров.

Достоинствами данного способа коррекции являются независимость преобразований от изменения несущей частоты и устранение квадратурной составляющей e помощью демодулятора. Недостатки заключаются в усложнении усилителя, появлении дополнительных гармонических составляющих на выходе демодулятора и запаздывании, вносимом фильтром после демодулятора.

КУ переменного тока на несущей частоте реагируют на скорость изменения огибающей сигнала рассогласования без подавления несущей.


Это достигается усложнением электрических контуров: применением одинарного и двойного Т - образного контуров или заменой в обычном RC-контуре конденсатора емкостью C эквивалентной ветвью из конденсатора емкостью С/2 и катушки с индуктивностью L = 2(?2С). В результате электрический контур преобразуется в колебательный, настроенный на несущую частоту. Использование КУ переменного тока значительно упрощает усилительные устройства, не требует стабильности несущей частоты и тщательного подбора элементов схемы. Однако сами контуры сложны по устройству и громоздки, так как содержат индуктивности, и с их помощью можно реализовать небольшое число передаточных функций. Указанные недостатки ограничивают применение КУ переменного тока.

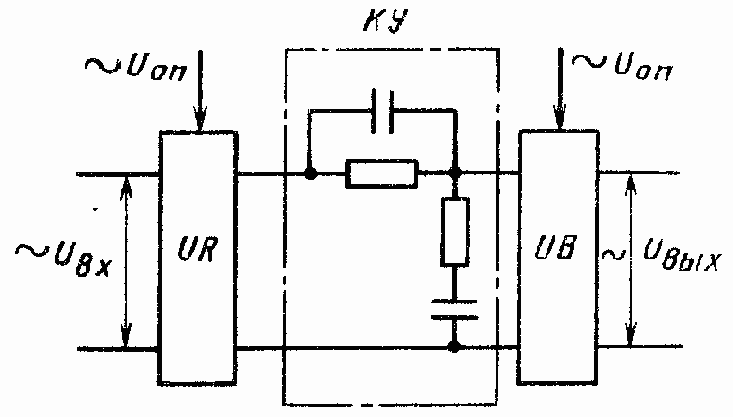

Рис. 116. КУ с двойным преобразованием
